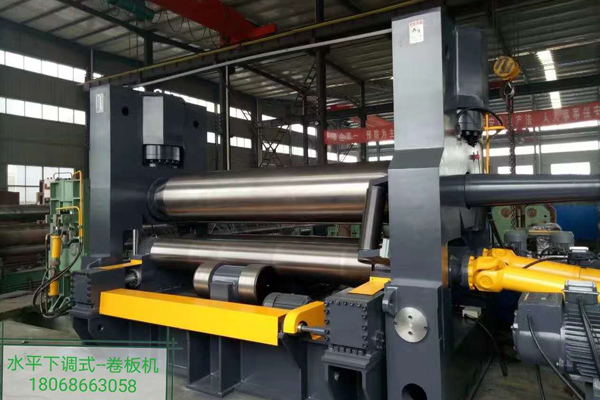

關于水平下調式三輥卷板機設備的結構特征

        卷板機是一種將金屬板材卷彎成筒形、弧形或其它形狀工件的通用設備。根據三點成圓的原理，利用工件相對位置變化和旋轉運動使板材產生連續的塑性變形，以獲得預定形狀的工件。三輥水平下調式卷板機具有板材端部的預彎功能，能將金屬板材一次上料，不需調頭即可完成板端預彎和工件的卷制成形。

        下面來了解關于水平下調式三輥卷板機設備的結構特征 ：

1、機器由底座、上輥、下輥、左右機架、主驅動系統、輔助驅動系統、液壓系統、電氣控制系統等組成。底座及機架采用焊接結構，嚴格要求焊縫質量，并進行時效處理，以保證機器在工作負荷下有足夠的強度和剛度。

2、工作部分

上輥裝在兩軸承體內，分別鑲在兩側的機架內側，由兩端油缸驅動上輥升降運動。上輥兩端軸承均采用低速度、重載荷的調心滾子軸承，上輥的升降位移量由數字顯示，可根據數字顯示調整工作輥平行或傾斜。其同步精度±0.2mm。上輥的傾倒側裝有傾倒油缸，方便取料。上輥尾部裝有平衡機構。在傾倒側失去支承時，平衡上輥處于水平位置。

兩下輥裝在上輥機架內側，由下輥機架進行支承，采用低速度、重載荷的調心滾子軸承。兩下輥在油缸驅動下同時進行水平移動，下輥水平移動量數字顯示，根據數字顯示調整下工作輥平行。其同步精度為±0.2mm，并可自動回中。對料裝置安裝在下輥一側，由油缸驅動其工作。 卷錐筒裝置安裝在上輥的左端，隨上輥同升降。

3、主驅動系統

機器的三個工作輥均為主動輥。其中上輥為主驅動輥，上輥動力可滿足在負荷下工作。兩下輥為輔助驅動輥，作用為送進料和防止在卷制薄板過程中可能產生的打滑。上下輥工作的線速度匹配，由液壓系統在卷板過程中實現自動匹配。上工作輥由1臺液壓馬達通過行星減速機驅動。 下工作輥由液壓馬達通過一級齒輪付驅動。 三輥的回轉運動均裝有制動裝置，以確保工件卷制時的準確定位。該裝置運轉平穩，卷制靈活可靠。

4、液壓系統

上工作輥升降、下工作輥水平移動及上、下工作輥的旋轉，側倒軸承體傾倒、復位，對料裝置均由液壓系統驅動。 液壓系統中的主要元件油泵、馬達、各閥組元件、密封件等均選用優質配套產品，性能穩定、質量可靠。

        南通特力機床有限公司專業設計生產三輥卷板機等機械設備，產品廣泛應用于水電、化工、航空、造船、建筑、鍋爐、橋梁、金屬結構、機械制造等各行業。公司多年來，一直堅持 “質量為本，誠信經營”的理念，未來我們將繼續為客戶提供優質的產品和良好的售后服務！
